阀门定位器的跨距及零位调整和安装方法

日期:2018-5-28 5:05:53 人气: 标签:阀门定位器的安装方法 阀门定位器 阀门定位器的跨距 阀门定位器的零位调整 专题:



阀门定位器的跨距及零位调整和安装方法


    导读:常阳生产的YT-1000L直行程电气阀门定位器用于4-20mA或等信号范围的模拟信号的电动控制器及控制系统的气动回转阀执行机构的回转操作。随着阀门定位器的广泛使用,在工作中经常会有客户问常阳:YT-1000L直行程阀门定位器工作原理是什么?YT-1000L直行程阀门定位器安装方法?YT-1000L阀门定位器如何零位调整?YT-1000L阀门定位器怎么调整跨距?阀门定位器如何电气接线?阀门定位器通气管的连接方法?阀门定位器支座如何调整?就以上问题,常阳技术整理罗列出以下六大方法,希望对需要的朋友有所帮助!

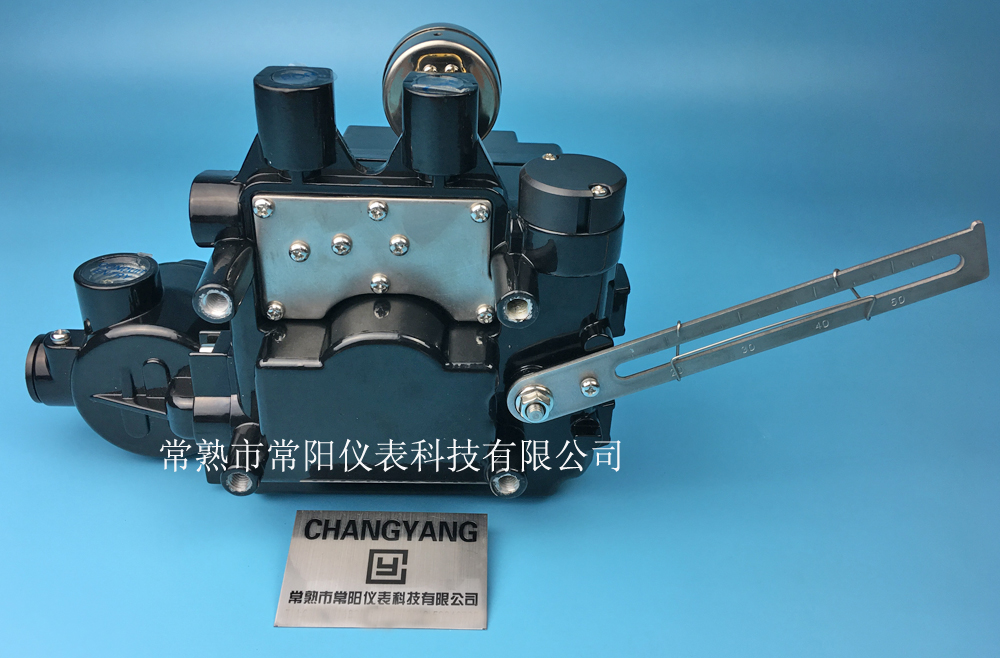

一、YT-1000L直行程电气阀门定位器结构

二、YT-1000L直行程电气阀门定位器安装

①安装到执行机构的范例

②反馈杆的连接

③安装到当输入信号为50%时阀杆和反馈杆成直角的位置上。

④安装到偏差角在10度-30度内位置上。

⑤正向动作与反向动作。

三、YT-1000L直行程电气阀门定位器通气管的连接

①用管子彻底清除杂物。

②用洁净气体彻底清除潮气和尘埃。

③用常阳YT-200过滤调节器不断保持供气压力。

④在将双向动作型作为单向动作型使用时,不是堵塞OUT1就是堵塞OUT2,而且还要拆下压力表来断开其连接。

四、YT-1000L直行程电气阀门定位器电气接线

①分别将调节器的(+)(-)输出端和定位器接线盒的(+)(-)输入端连接起来。

至于防爆型,压力密封导线管线连接型和压力密封充填型都可使用。

②在压力密封充填型中使用电缆密封套(电缆外径=90-11)。

③在导线管线连接型中使用PF1/2(G1/2)规格。

④关上接线盒盖,锁上锁定螺丝。

⑤在接线板上有只备用螺栓。

五、YT-1000L直行程电气阀门定位器调整

 五-1、在开始调整前请检查以下列:

①检查管道与压力输送口和OUT1及OUT2口正确连接。

②检查导线与(+)、(-)极和接地端正确连接。

③检查执行机构于定位器牢固连接。

④检查导阀自动/手动转换开关螺丝松紧(顺时针完全紧固)。

⑤检查内反馈跨距调整杆被安装到正确的位置上(正向或反向)。

⑥检查凸轮面(正向或反向)的正确使用和法兰盘螺母牢固锁紧。

 五-2、YT-1000L直行程电气阀门定位器零位调整

①将信号设定在冲程开始信号(4mA),然后顺时针或逆时针转动零位调整器。

②如果是弹簧执行机构,检查它是否设在零位标准压力上。如否,则重复进行零位调整。

五-3、YT-1000L直行程电气阀门定位器跨距调整

①调整跨距范围以便执行机构分别按0%和100%输入信号停在冲程的0%和100%位置上。

②检查零位,重复进行零位跨距调整。零位跨距调整采集1/2分隔范围。

③之后,拧紧跨距调整锁定螺丝。



五-4、YT-1000L直行程电气阀门定位器自动/手动开关

①这是自动/手动转换开关。常阳出厂产品设在自动位置上。要用手动操作,逆时针转动该开关。

②在手动操作中,常阳的YT-200过滤调节器的压力连接到执行机构。

③之后,将该开关回到“A”(自动)上。对单向动作OUT2和双向动作都不适用。


 五-5 、YT-1000L直行程电气阀门定位器支座调整器

 ①无需调整,应为常阳产品出厂前支座调整器已调整在输出压力的等压位置上。

 ②支座调整器常常用于双向动作型。如果需要改变输出压力的等压位置,使用支座调整器。

 ③如果因执行机构负荷出现灵敏度差,顺时针转动支座调整器的螺丝。如果出现不稳定,则逆时针转动支座调整器的螺丝。(转动量因执行机构而异。此时,不要松开止动螺丝,因为它被设定来避免脱离支座调整器。)

(图为:常阳YT-1000LSN直行程内部结构图)

    如果因执行机构负载量小而出现不稳定,参照下列的选择方案

六、选择方案

六-1、YT-1000L直行程电气阀门定位器带输出口导阀

①在将定位器安装到小型执行机构时,可能出现不稳定。在这种情况下,使用有用于OUT1和OUT2的输出口的导阀。这种输出口是可移动的。

②输出口类型

 执行机构体积 输出口直径 定单号
 90㎤以下 Φ0.7 ①
 90~180㎤ Φ1.0 ②
 180㎤以上 无 ③


③从OUT1和OUT2孔拉出O型环后,推入合适的输出口,然后再把O型环装到OUT1和OUT2上。安装输出口时,注意不要让灰尘和杂物进入孔内。

④如果在安装输出口后,仍然不稳定,请与常阳联系。



    结束语:以上六大方法的详细介绍:YT-1000L直行程阀门定位器的工作原理,阀门定位器的反馈杆连接方法,阀门定位器通气管的连接方法,阀门定位器的电气接线介绍,阀门定位器零位调整,阀门定位器跨距调整,阀门定位器支座调整器,阀门定位器自动及手动开关,阀门定位器安装到小型执行机构的选择方案,阀门定位器电气接线,阀门定位器通气管的连接方法。若看完后您还是有所不解请与常阳联系:0512-52183533
