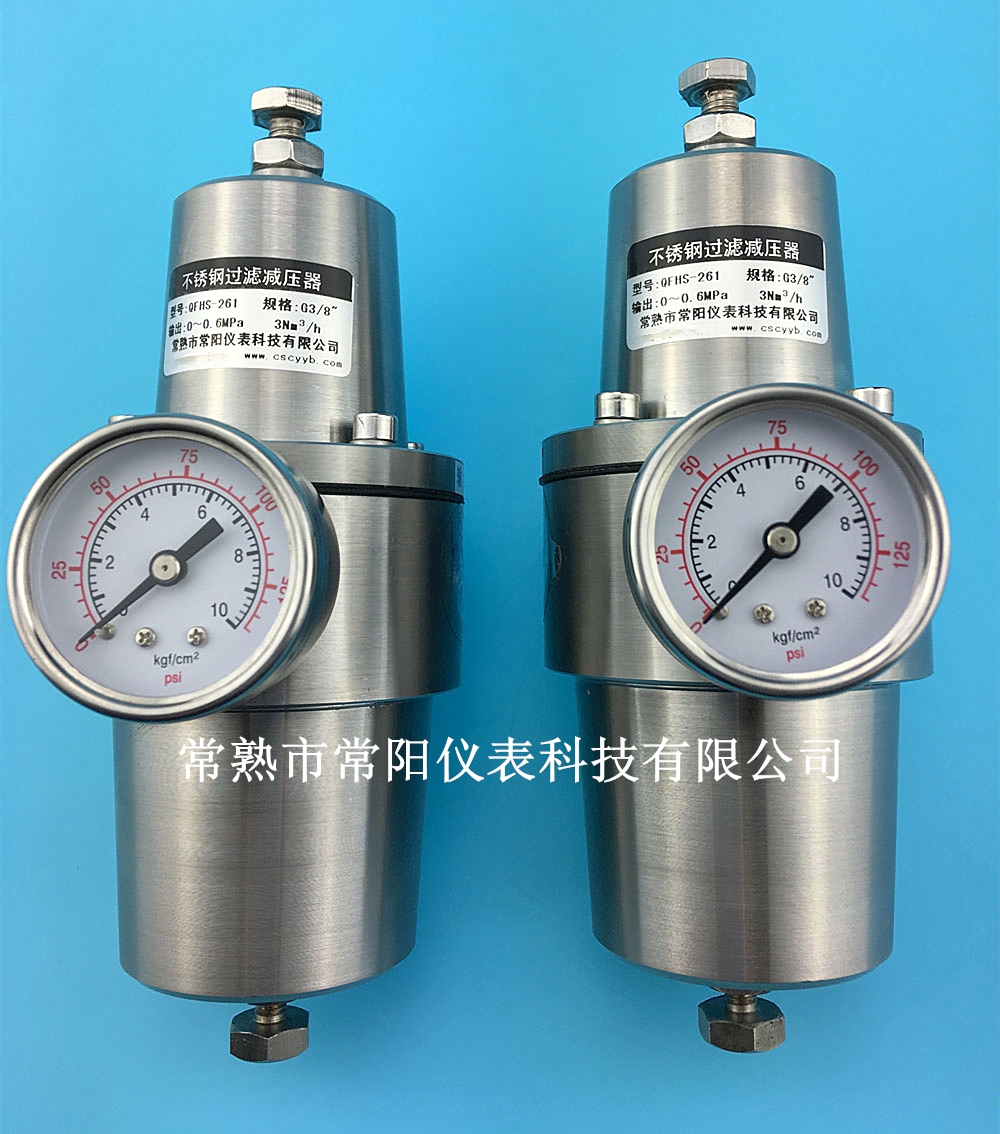

不锈钢空气过滤减压阀工作原理 当输入0.2~1.6MPa压缩空气后,进入过滤气室(A)进行除水、油、尘处理。由于给定弹簧的弹力将球阀推开,从而气压经球阀流人输出管道,并通过小孔进入反馈气室(B),此时气压作用在膜片上的力与给定弹簧力达到平衡。但由于输出压力受外界使用的干扰,就出现输出压力高或低于给定值。如输出压力低于给定值,则膜片上力与给定弹簧力失去平衡,膜向下位移,使球阀打开进行气压补偿。如输出压力高于给定值,膜片向上位移,此时阀杆和膜片芯离开,气压由小孔排至大气,以至达到新的平衡为止。因而,输出压力一直能定在所需要的给定值上。气动阀组合单元控制气源为0.1MPa。本类阀门在管道中一般应当水平安装。 |
