常阳是一家专业生产气动阀门定位器的厂家，有着20多年的丰富经验。常仪技术向您讲解ZPQ气动阀门定位器的工作原理及用途。
常仪生产的 ZPQ气动定位器的工作原理及用途：
首先我们要先了解ZPQ系列气动阀门定位器的型号有：ZPQ-01单作用型气动阀门定位器,ZPQ-02双作用型气动阀门定位器（它们又分直行程定位器和角行程定位器）
ZPQ气动阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的线性度，克服阀杆的摩擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按调节仪表的20-100KPA的气压信号成比例关系，实现正确定位。本系列产品既可配气动薄膜执行机构，也可配气动活塞执行机构，既可配直行程调节阀，也可配角行程调节阀。因此，它广泛应用于石油，化工，电站，轻纺，造纸等工业自动化中，是工业自动化仪表中不可缺少的一种产品。
动作原理：（常熟市常仪仪表有限公司技术支持：0512-52346722）
 气动阀门定位器的工作原理动画FLASH演示

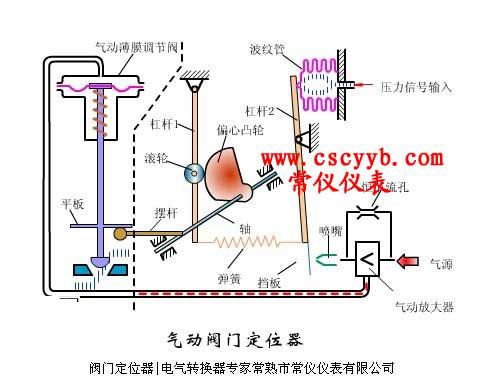

1、配气动薄膜调节阀的气动阀门定位器
它按力矩平衡原理动作的，当通过波纹管的信号压力增加时，使主杠杆绕支点转动，挡板靠近喷嘴，喷嘴背压经过放大器放大后，通入到薄膜室的压力增加，使阀杆向下移动，并带动反馈杆绕支点转动，反馈凸轮也跟着作顺时针方向转动，通过滚轮使付杠杆绕支点转动，并将反馈弹簧拉伸，弹簧对主杠杆的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。此时，一定的信号压力就对应于一定的阀门位置。弹簧是作调整零位用的。
|
