西门子智能定位器

日期:2015/11/21 16:43:32 人气: 标签:西门子智能定位器 专题: 西门子阀门定位器

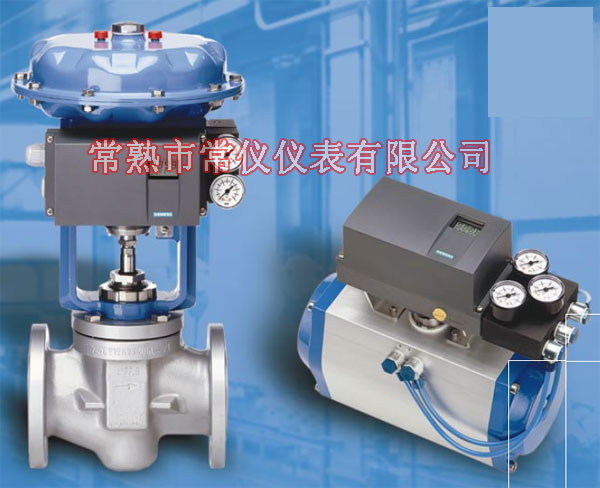

西门子智能定位器

智能定位器:

    调节阀是控制系统的终端,一旦其发生故障,将直接影响装置的安全运行,对生产过程影响非常大。运用智能阀门定位器,能够改善调节阀的流量特性和性能,可以通过与DCS或总线设备进行数字信息通讯,提升企业生产控制能力,为装置的安全稳定生产提供保障。

1.常规定位器存在的不足

  1) 常规定位器多为机械力平衡原理,它采用喷嘴挡板机构,可动件较多,容易受温度波动、外界振动等干扰的影响,耐环境性差;弹簧的弹性系数在恶劣环境下能发生改变,会造成调节阀非线性,导致控制质量下降;外界振动传到力平衡机构,易造成部件磨损以及 零点和行程漂移,也使定位器难以工作;

  2) 由于喷嘴本身的特性,执行器在稳定状态时也要大量消耗压缩空气,若使用执行器数量  较多,能耗较大;而且喷咀本身是一个潜在故障源,易被灰尘或污物颗粒堵住,使定位 器不能正常工作;

  3) 常规定位器手动调校时需要使用专用设备、不隔离控制回路是不可能的,且零点和行程  的调整互相影响,须反复整定,费时费力,非线性严重时,则更难调整。



2.智能阀门定位器的组成和原理

2.1智能阀门定位器的组成

    智能阀门定位器是一种具有HART通信协议的阀门定位器,由三部分组成:微处理器电子控制的模件,包括HART通信模块和就地用户界面开关;电/气动转换器模件的压电阀;阀位传感器。

2.2智能阀门定位器的工作原理

    整个控制回路由两线、4~20mA信号控制。HART模件送出和接收叠加在4~20mA信号上的数字信息,实现与微处理器的双向数字通信。模拟量的4~20mA信号传给微处理器,与阀位传感器的反馈进行比较,微处理器根据偏差的大小和方向进行控制计算(一级控制),向压电阀发出电控指令使其进行开、闭动作。压电阀依据控制指令脉冲的宽度对应于气动放大器输出压力的增量,同时气动放大器的输出又被反馈给内控制回路,再次与微处理器的运算结果进行比较运算(二级控制),通过两级控制输出信号到执行机构,执行机构内空气压力的变化控制着阀门行程。当控制偏差很大时,压电阀发出宽幅脉冲信号,使定位器输出一个连续信号,大幅度的改变至执行机构的信号压力驱动阀门快速动作;随着阀门接近要求的位置,命令要求的位置与测得位置的差值变小,压电阀输出一个较小脉宽的脉冲信号,断续、小幅度的改变至执行机构的信号压力,使执行机构接 近新命令位置的动作平缓。当阀门到达要求的位置(进入死区)时,压电阀无脉冲输出,定位器输出保持为零,使阀门稳定在某一位置不动。

3.智能定位器的调校

    通过就地用户界面设置开关,可完成定位器的增益、正反作用、定位器特性以及是否允许自动调校等基本设置;在不增加工具的条件下,能够进行自动或手动校准定位器;并且可以通过就地用户界面手动控制按钮,实现手动控制调节阀。

4.智能阀门定位器的其他特点。

  1)通过多种组合指示操作状态或警告工况,具有诊断、监测功能;

  2) 耗气量非常小,在0.6 MPa稳定状态下,仅为0.12NM3/h,不足常规定位器的8 %;对气源压力的变化不敏感;

  3) 采用同一型号既可用于直行程又可用于角行程;通过选配双作用模件,可以实现控制双  作用活塞缸执行器;

  4) 使用HART通讯协议,与定位器进行双向通信;

5.在实际使用中应该注意的问题

5.1 对调节信号的带负载能力有较高的要求

    在实际使用过程中,智能定位器的输入阻抗较高,当输入信号为20mA时,供电电压的最小要求值为12VDC、带负荷能力不小于600Ω,否则定位器不能正常工作;最小输入电流不小于3.6mA时,才能确保其性能。

5.2 应合理设置定位器的动作死区

    定位器死区设置越小,定位精度越高,这就给人们造成一个误区,以为死区越小越好,但这样会使压电阀及反馈杆等运动部件的动作越频繁,有时会引起阀门振荡,影响定位器和阀门的使用寿命,故定位器的死区设置不易过小;定位器设置更改后,必须重新调校后才能生效。

5.3定位器的安装

    定位器的安装有一个重要原则就是,定位器、阀杆、反馈杆三部分要构成闭环负反馈。安装时可以这样检验:定位器安装后,阀杆和反馈杆不连接,用手转动反馈杆,若阀杆动作方向与反馈杆动作方向相反,则说明已构成闭环负反馈;此时要将调节阀阀位置于50%,并使反馈杆处于水平位置,然后将反馈杆和阀杆固定,这样可以保证定位器工作在最佳线性段。定位器安装不平正,也会增加其线性偏差。

5.4定位器流量特性的选择

    调节阀的流量特性是由阀芯的加工特性所决定的,如果工艺要求与其相符,则定位器的输出特性应选择线性输出;在实际使用中,若阀芯特性与工艺要求不符,则可以通过定位器输出特性的设置来改变阀门的整体流量特性,如可以将阀芯为线性特性的调节阀通过把定位器输出特性设置为等百分比特性,即可将具有线性阀芯的阀门变为等百分比流量特性的阀门来使用。

5.5定位器的维修

    定位器不同的功能模块损坏,造成定位器无法使用时,如果整体更换,费用高昂;这时  可以利用无故障的模块对定位器进行重新组装,但组装后要根据不同的调节阀进行重新 设置,由于使用定位器的调节阀(行程等)变了,利用自动调校可能达不到使用要求,这时可以先手动调校确定其行程,然后再用自动调校校准。这样可以使调节阀定位精准、具有合适的响应速度,从而满足过程控制的要求,也可节约大量的资金。

西门子定位器的调试:由于有多种应用,所以定位器装配后必须与执行机构相适应(初始化)。初始化可用以下三种方式进行:

自动初始化

    初始化是自动进行的。定位器顺序测定作用方向,行程或转角、执行器的行程时间,并配以执行器动态工况时的控制参数。

手动初始化

    执行机构的行程或转角可用手动调整;其余参数同自动初始化一样自动测定。这一功能在软端停时需要。

复制初始化数据(定位器的置换)

    对具有HART 功能的定位器,其初始化数据可以读出并传送到另一个定位器。因此,更换一台故障定位器,不会因为初始化而中断生产过程。初始化之前,你只需对定位器设置很少参数。其余参数带有缺值,通常不必修改。
