YT-2700流量调节方法

流量调节旋钮的使用方法

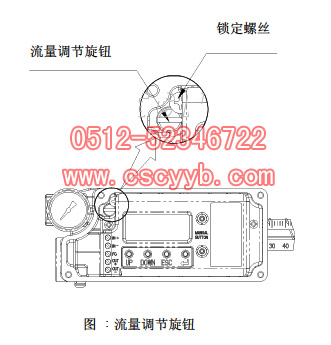

    在很小的执行机构使用时，有可能发生振动。在这种情况下使用一字螺丝刀适当的调节流量调节旋钮，减小输入到执行机构的空气流量来解决振动问题。如下图，流量调节旋钮的一字槽水平方向时是最大开放状态，垂直状态是通路关闭状态。

手动旋钮

YT-2700在没有电流信号的状态下，通过下面SUP和EXH 2个按钮来手动驱动执行机构。

按住SUP按钮时，气源通YT-2700出口流入到执行机构。相反，按住EXH时，执行机构内部的气源通过YT-2700向大气排出。通过这个功能可以有效确认阀门或执行机构是否正常。

PTM, HART选项模块的安装

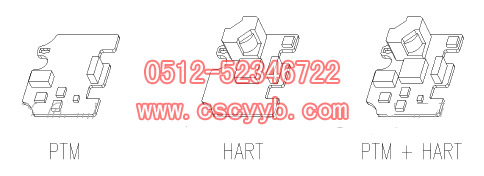

阀位变送器(PTM) 和HART功能可以通过添加相应模块实现。选项模块有如下3种。

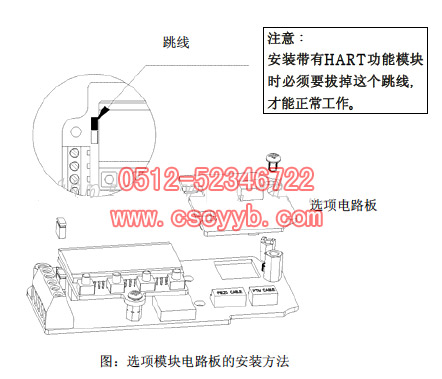

选项模块安装方法如下

（1）打开产品外壳，把电路板从本体分离下来。（参考第8页结构图）

（2）如下图把电路板支架插入到电路板上方，并用个螺丝从电路板下放固定电路板支架。

（3）把电路板上的14根插头组件正确插入到模块插槽内。

（4）用剩下的螺丝固定模块电路板。

（5）模块电路板安装好之后，重新把电路板安装到主机上。

自动设定和基本操作方法

注意 ：

本操作会使阀门和执行机构产生运动，因此自动设定前,请务必将阀门从整个系统中隔离开 ，确保整个系统的安全。

按钮说明

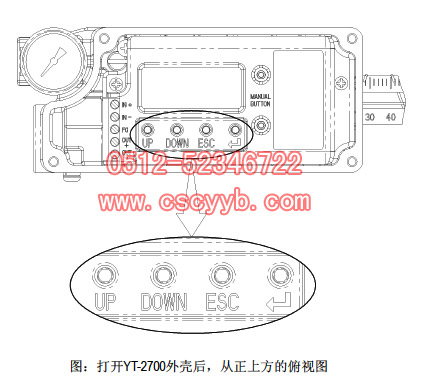

通过YT-2700系列上的4个按钮可实现很多功能。按钮的位置和形状如下图：
