YT-200空气过滤减压器安装方法
安装时注意事项
产品安装和使用时请遵守如下事项。
必须佩戴保护装备，遵守安全事项。
确认气源是否过滤净化并进行干燥。
请在说明书上标记的参数范围内使用。超过规定参数使用会导致产品损坏，或则可能引起事故。
产品受到外部撞击会出现动作异常等现象，因此搬运和安装，使用时要注意。
为了维护产品，要定期拧开产品下放排水螺丝排出凝集水。
产品通过上盖侧面的排气孔向大气排气。
要定期更换产品内部的滤网。更换周期根据现场不同，请根据现场要求进行更换。
设定压力后要拧紧锁定螺丝，防止调节螺丝任意旋转。
配管
YT-220是为了给定位器，执行机构，电磁阀等产品提供稳定的气压而使用。如下面左图，YT-220不用支架固定，而直接通过导管就可以安装使用。连接气管前，为了防止异物进入产品内部，请先吹干导管内部在进行连接，并且要确认是否满足流量要求。
如果现场规定要用支架固定，请根据上页产品尺寸图制作相应支架。支架连接方法有很多种，下面例图仅供参考。
使用方法
(1) 给YT-220提供压力前，要把调节螺丝反时针充分旋转，始调节弹簧不受压力。
(2) 在压力表接口或出气口部分安装压力表。这个压力表显示的压力是从进气口输入的气压通过减压阀进行减压后输出的压力。
(3) 把出口和压力表接口用球阀等堵住后通过输入接口输入气源压力。
(4) 手动调整调节螺丝，出口压力上升到设定压力后，停止旋转调节螺丝，并拧紧锁定螺母。
压力和流量特性

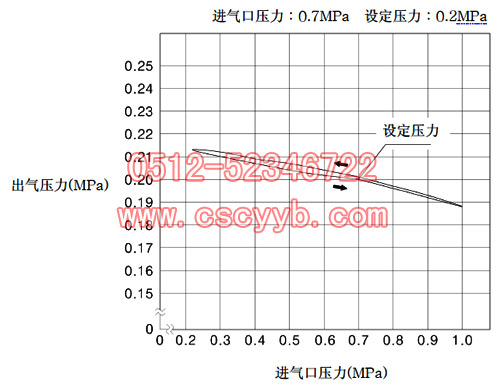

压力特性
流量特性
部件更换
产品维护时需要更换的部件清单如下，请参考。
确认组装顺序后进行更换。为了防止损坏产品和人身安全，请务必遵守现场安全事项和本说明书上注明的安全事项。
要确认部件更换周期。只更换末一个部件就不能完全保证产品的正常寿命。
维修和维护
▶ 排出滤网外壳内的凝集水
① 排出凝集水时先要切断通往YT-220的压力，或把供气压力降低到1k以下，以免操作人员受到伤害。
② 要慢慢旋转排水螺丝。
③ 排出凝集水后要重新完全拧紧螺丝。
▶ 内部件的更换
① 切断供气压力。
② 拧开锁定螺母，反时针旋转调节螺丝，完全降低压力。
③ 拧开排水螺丝，进行排水后重新旋转固定。
④ 拧开上方盖子上的4个固定螺丝。
⑤ 各更换滤网，O型圈，阀芯。
⑥ 重新固定上方外壳上的4个螺丝。
⑦ 拧开固定下方外壳的6个螺丝。
⑧ 更换膜片组合件。
⑨ 重新拧紧6个螺丝。请注意防止因过大力破坏膜片。
⑩ 组装结束后，通过调节螺丝色设定输出压力。 |
