APL410N限位开关技术参数及外形尺寸图
概述:常阳生产的APL系列限位开关有:APL- 210N,APL-310N,APL-410N。APL系列限位开关可用于转角型气动执行机构,限位开关APL-210N普通型,APL-310N防水型限位开关,限位开关APL-410N隔爆型/防爆型,常仪仪表生产的APL系列限位开关具有:坚固美观的外形,IP67的防护功能;具有视窗可清晰观察阀门的开关状态;内置机械式或接近式限位开关,并可通过凸轮快速调整限位。采用标准的链接板以直接连式与各种转角式执行机构可靠链接,结构紧凑动作可靠,是 GTX系列和GTZ-B系列执行机构的共同附件。常仪APL系列限位开关又叫:APL阀门限位开关,APL210N限位开关,APL210N普通型限位开关,APL210N迷你型限位开关,APL310N防水型限位开关,APL310N限位开关,APL410N限位开关,APL410N防爆型限位开关,APL410N隔爆型限位开关,APL转角型阀门控制开关箱,APL防水型阀门控制开关箱,APL防爆型阀门控制开关箱,APL迷你型限位开关箱。

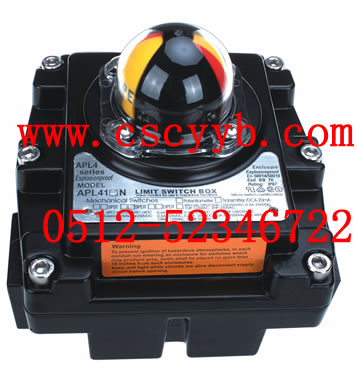

(图中所示为:APL410N限位开关)
◇型号编制表
类型 |
防护等级 |
防爆等级 |
接线 |
开关 |
支架 |
410N |
IP67 |
Eexd II B T6 |
2*3/4NPT |
SPDT |
30*80*20 |
|
IP68 |
|
|
DPDT |
30*80*30 |
|
|
|
|
SPDT+ |
30*130*30 |
|
|
|
|
信号单元 |
|
◇APL410N技术参数
防爆等级 |
Eexd II B T6 |
导线接口 |
2*3/4NPT(标准) |
端子排 |
9-24点可选 |
开关 |
SPDT、DPDT、SPDT+信号单元 |
电位计 |
1K ohm,0~5k ohm, 0~10k ohm |
信号输出 |
4~20mA |
支架 |
带多种NAMUR标准 |
|
