直行程调节阀术语及旋转式调节阀术语

直行程调节阀术语及旋转式调节阀术语

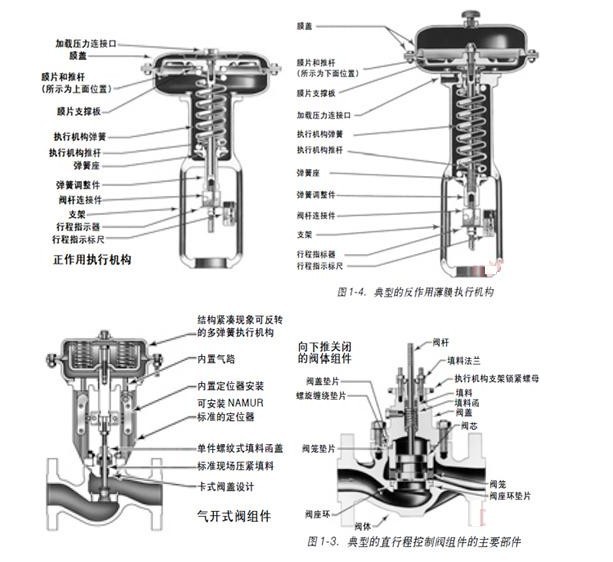

以下术语适用于配备薄膜或活塞执行机构的标准直行程调节阀(控制阀)的物理和工作特性。有些术语,尤其是那些与执行机构有关的术语,也适用于旋转式调节阀(控制阀)。尽管也包括其它通用术语,但是本手册提出的许多定义符合ISA 标准S75.05,调节阀(控制阀)术语。对于一些较复杂的术语,本手册也提供附加的解释。零部件名称标注在图1-3 至图1-6 上。接下来的独立章节定义旋转式调节阀(控制阀)的术语、调节阀(控制阀)的功能和特性术语、以及其它过程控制术语。




    执行机构弹簧:包含在支架或执行机构膜盖里的一根或一组弹簧。它(们)向与膜片压力相反的方向移动执行机构推杆。

    执行机构推杆:把执行机构连接到阀杆上并将运动(力)从执行机构传递给阀门的零件。

    执行机构推杆加长轴:活塞执行机构推杆的加长部分,提供一种把活塞运动传递给阀门定位器的方法(图1-7)。

    执行机构推力:执行机构提供的净力,用来对阀芯进行实际定位。

    角形阀:一种阀门结构,它的一个口与阀杆或执行机构在同一直线上,另一个口则与阀杆成一垂直角度。(也可见直通阀。)

    波纹管密封型阀盖:使用波纹管来防止截流元件连接杆周围泄漏的一种阀盖(图1-6)。

    阀盖:阀门的包含填料函和阀杆密封并能对阀杆进行导向的部分。它为阀腔提供主要的开孔以安装内部零件,也可以是阀体的一个不可分割的部分。它把执行机构连接到阀体上。典型的阀盖与阀体是用螺栓连接的、用螺纹旋入的、用焊接连接的、用压力密封的、或者集成不可分隔的。(这个术语通常指的是阀盖及其包含的填料零件。更加准确地说,这一组零部件应该称为阀盖组件。)

    阀盖组件:(通常称为阀盖,更加准确地称为阀盖组件)一个组件,包括阀杆可以在其中运动的零件以及防止阀杆周围泄漏的密封形式。它通常提供安装执行机构和装入填料组件的方法。

    底法兰:一个封闭与阀盖开孔相对的阀体开孔的零件。它包括一个导向轴套或用来调换阀门的作用方式。


    轴套:支持或导向移动零件如阀杆的装置。

    阀笼:阀内件的一个零件,它包容截流元件并能规定流量特性或提供座合表面。它也提供了稳定性、导向、平衡和对中性,而且有助于其它阀内件零件的组装。阀笼壁包含通常决定调节阀(控制阀)流量特性的开孔。各种各样的阀笼形式示于图1-8。

    截流元件:阀门的可运动部件,它置于流体通道中,用来调节通过阀门的流量。

    截流元件导向面:截流元件的一部分,它使得截流元件在阀笼、阀座环、阀盖、底法兰或以上任意两个零件里运动。

    气缸:活塞执行机构的气室,活塞在其中运动(图1-7)。

    气缸端盖密封:活塞执行机构气缸与支架的连接处的密封元件。

    膜片:一个活动的把力传递给膜片支撑板和执行机构的压力响应元件。

    薄膜执行机构:一个流体驱动的装置,在其中流体作用在一个活动的部件- 膜片上。

    膜盖:包含上下两个部分的壳体,用来支撑膜片并建立一个或两个气压室。

    膜片支撑板:与膜片同心的用来把力传递给执行机构推杆的板。

    正作用执行机构:一种薄膜执行机构,它的推杆会随着膜片压力的增加而伸出来。

    伸长型阀盖:一种阀盖,填料函与阀盖法兰之间的距离较长,用于高温或低温工况。

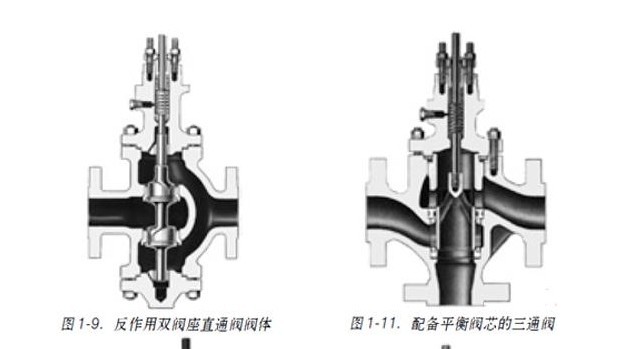

    直通阀:一种阀门,带线性运动的截流元件,有单阀座或多阀座,它的阀体因为阀座区域有一个球形的内腔而与众不同。直通阀可以进一步分为:二通单阀座、二通双阀座(图1-9)、角形(图1-10)、三通(图1-11)、不平衡阀笼导向(图1-3)和平衡阀笼导向(图1-12)。

    下阀体:包含阀门内部零件,有一个流道连接口的阀体壳体的一半部分。在分体式阀体结构里,阀座环通常被压在上阀体和下阀体之间。


    补偿式阀门:一种阀门结构,在不同的但互成180度的对立面上有入口和出口管线连接。

    填料函(组件):阀盖组件的一部分,用来防止截流元件连接杆周围的泄漏。包括在完整的填料函组件里的是下列零部件的部分或

    全部的组合:填料、填料压盖、填料螺母、套环、填料弹簧、填料法兰、填料法兰双头螺栓或单头螺栓、填料法兰螺母、填料环、填料隔离圈环、毛毡隔离圈、Belleville 弹簧和抗挤压环。单独的填料零件示于图1-13。

    活塞:一个可移动的把力传递给活塞执行机构推杆的压力响应元件(图1-7)。

    活塞式执行机构:一个流体驱动的装置,在其中流体作用在一个可移动的活塞上使执行机构推杆产生运动。活塞式执行机构(图1-7)可以或者分为:双作用式,因此,在任一方向上都可产生最大的驱动力;或者分为弹簧复位式,因此在失去气源时,执行机构会使阀门沿着要求的行程方向移动。

    阀芯:一个经常用来指的是截流元件的术语。

    阀口:调节阀(控制阀)的流量控制口。

    保持环:一个用来把可拆卸法兰保持在阀体上的分体环。

    反作用执行机构:一种薄膜执行机构,它的推杆会随着膜片压力的增加而退回来。反作用执行机构有一个密封轴套(图1-4)安装在支架的上端,以防止膜片压力沿着执行机构推杆泄放。

    橡胶套:一个防止破坏性异物进入活塞执行机构的密封轴套的保护性装置。

    密封轴套:用来提供一种防止活塞执行机构气缸泄漏方式的上、下轴套。合成橡胶O形圈被用在轴套里,以密封气缸、执行机构推杆和执行机构推杆加长轴(图1-7)。

    阀座:截流元件与它的配合表面相接触的区域,它实现阀座的关闭。

    阀座负载:在规定的静态条件下,截流元件与阀座之间的净接触力。实际上,对于一个给定的调节阀(控制阀),执行机构的选择就是以需要多大的力来克服静态、阀杆和动态不平衡力,并留有一个余量给阀座负载为基础的。

    阀座环:阀体组件的一个零件,它为截流元件提供座合表面,并成为流体控制口的一部分。

    可拆卸法兰:一个安装在阀体流通口上的法兰。它通常被一个保持环保持在其位置上。

    弹簧调整件:一个管件,通常旋在执行机构推杆上或旋入支架里面,以调整弹簧压缩量。

     弹簧座:一块板,保持弹簧到位并提供一个让弹簧调整件接触的平面。

     静态不平衡力:在规定的压力条件下,且流体处于静止状态时,由于流体压力作用在截流元件和阀杆上而产生的净力。

    阀杆连接件:把执行机构推杆连接到阀杆上的装置。

     阀内件:调节被控流体的阀门内部部件。在直通阀体里,阀内件典型地包括截流元件、阀座环、阀笼、阀杆和阀杆销钉。

    软阀座:带有弹性、塑性或其它易变形材料的阀内件,用在截流部件或者阀座环里,以用最小的执行机构力取得严密的关闭。

    上阀体:包含阀门内部零件、有一个流道连接口的阀体壳体的一半部分。它通常包括一种防止阀杆周围泄漏的方式,并提供一种把执行机构安装在分体式阀体上的方法。

    阀体:阀门的主要的压力承受腔。它也提供管道连接端和流体流通通道,并支撑阀座表面和阀门截流元件。最常用的阀体结构有:a)带一个阀座口和阀芯的单阀座阀体;b ) 带二个阀座口和一个阀芯的双阀座阀体;c) 带一个入口和一个出口二个流体连接端的二通阀体;d)带三个流体连接端的阀体,其中二个连接端可以是入口,而一个是出口(用于混合流体),或者一个连接端是入口,而二个是出口(用于分散流体)。术语阀体经常用来指的是带有阀盖组件和包含阀内件零部件的阀体。更加准确地说,这一组部件应该称为阀体组件。阀体组件(通常称为阀体或阀门,更加准确地称为阀体组件):一个阀体、阀盖组件、底法兰(如使用)和阀内件元件的组合件。阀内件包括截流元件,它打开、关闭或部分地阻挡一个或多个阀座口。
  阀芯:一个经常与阀塞交换使用的术语,指的是截流元件。

     阀杆:直行程阀门里,连接执行机构推杆和截流元件的零件。

    支架:把执行机构的动力单元刚性地连接到阀门上的结构。

   旋转式调节阀术语
    下面的定义仅适用于旋转式调节阀(控制阀)。
     执行机构杠杆:连接到旋转阀阀轴上的臂。它把执行机构推杆的线性运动转换成旋转力,以定位旋转式阀门的阀板或球。这根杠杆正常地是通过间隙很小的花键或其它减小空隙和运动损失的方法连接到旋转式阀轴上的。

     全球:旋转式调节阀(控制阀)的流体控制元件。它使用一个完整的球并带有一个通过它的流体通道。流体通道与管道直径相等或相一致。部分球:旋转式调节阀(控制阀)的流体控制元件。它使用一个部分球并带有一个通过它的流体通道。

    V 形切口球:最常见的部分球调节阀(控制阀)类型。V形切口球包括一个抛光的或涂层的部分球表面,它紧靠阀座环在全行程范围内作旋转运动。在球上的V形切口可以实现很高的可调比,并提供一个等百分比的流量特性。
注意:上面提到的球和下面要说明的阀板具有与直通式调节阀(控制阀)里的阀芯类似的功能。也就是说,随着它们的旋转,它们会通过对流动的流体打开或关小密封面积来改变流束的大小和形状。

    传统阀板:用于最常见的各种各样的蝶阀里的对称的流体控制元件。在调节工况里,非常高的动态力矩往往会把传统阀板限制在60 度的最大转角里。动态设计的阀板:蝶阀阀板经过流线型轮廓处理,可减小大旋转角度增量时的动态力矩,因此使得它适用于需要最大至90 度的阀板旋转角的调节工况。

    偏心阀板:阀门结构常用名词,在这种阀门结构里,阀轴与阀板连接的位置会使得阀板在打开时沿着一条很小的偏心路径运动。这使得阀板在被打开时能够尽可能快地偏离与密封的接触,这样可以减少摩擦和磨损。

    无法兰阀门:常见的旋转式调节阀(控制阀)类型。无法兰阀门用长螺栓夹在ANSI 等级的法兰之间(有时候也称为对夹式阀体)。

     偏心球塞:带偏心旋转球塞的旋转式调节阀(控制阀)类型。偏心球塞会塞进或偏离阀座,可以减少摩擦和磨损。此类阀门非常适合于冲刷性的应用场合。

    反向流:流体从阀板、球或球塞背面的阀轴一侧流出。有些旋转式调节阀(控制阀)能够在任意一个方向上均衡地处理流体。其它类型的旋转阀可能需要修改执行机构的连接件以处理反向流。

    万向轴承:通常用于执行机构推杆与执行机构杠杆之间的连接。其目的是促进执行机构线性推力向旋转力转换,并尽可能减少运动损失。在旋转式阀体上配备一个标准的可互换作用方向的执行机构,通常需要使用两个万向轴承的连接件。然而,选择为旋转式阀门工况而特别设计的执行机构时只需要一个这样的轴承,因而减少了运动损失。

    旋转式调节阀(控制阀):一种阀门类型,它的流体截流元件(全球、部分球、阀板或球塞)在流体通道里旋转,以调节阀(控制阀)门流量(图1-14)。

    密封环:旋转式调节阀(控制阀)的对应于直通阀阀座环的那个零件。阀板或球的相对于密封环的位置决定了在某个旋转行程增量时的流通面积和流通能力。正如以上说明的,有些密封结构允许双向流动。

    阀轴:旋转式调节阀(控制阀)的对应于直通阀阀杆的那个零件。阀轴的旋转对流体通道里的阀板或球进行定位,因此可以调节阀(控制阀)门的流通能力。

    滑动密封:气动活塞式执行机构气缸下面的密封,为旋转式阀门工况而设计。这个密封允许执行机构推杆垂直移动和周向旋转,而不会使得下气缸压力泄放。

    标准流向:带有独立的密封环或流体环的那些旋转式调节阀(控制阀)的流动方向:流体通过与密封环相邻的管道进入阀体并从与密封环相对的另一端流出。有时候称为前向流。(也可见“反向流”。)

    枢轴式安装:一种安装方式,用二个在直径方向相对的轴承把阀板或球安装在阀轴或短轴上。
